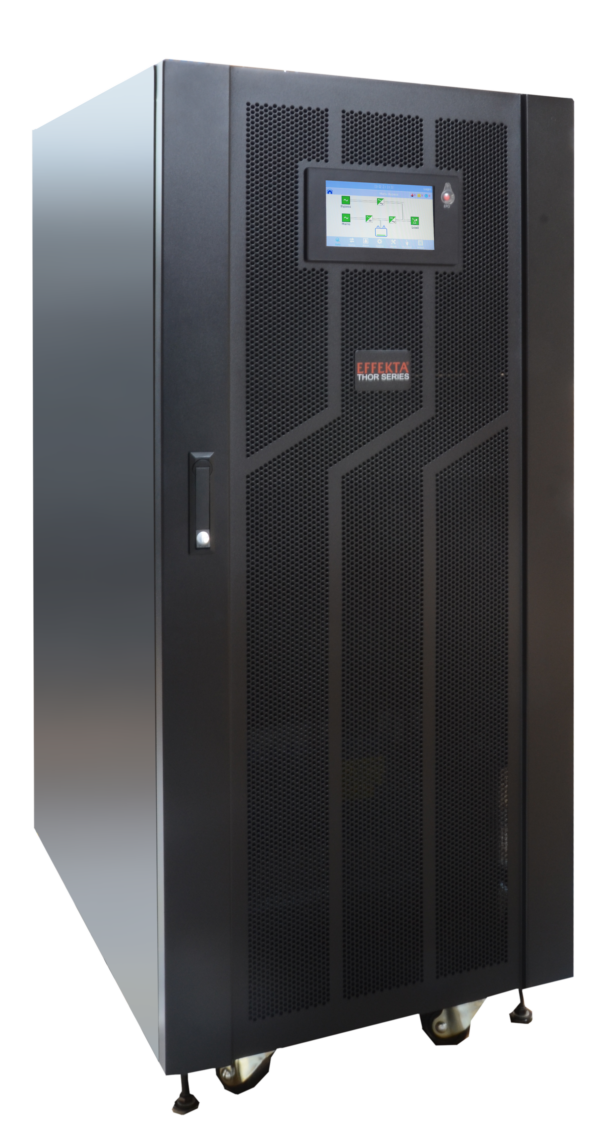

USV Modular Tower THOR 31 6-30 kVA

USV Modular Tower THOR 31: Flexible 6-30 kVA Lösungen für industrielle Energieversorgung

Für höchste Anforderungen an Flexibilität und Ausfallsicherheit empfiehlt EFFEKTA® das neue USV-System THOR 31 mit 3-phasigem Eingang und 1-phasigem Ausgang. Der herausragende Wirkungsgrad von bis zu 98 % im ECO-Mode macht dieses System zu einer der effizientesten USV-Anlagen am Markt. Die modulare Bauweise mit 6 kVA / kW Modulen erlaubt einen Aufbau eines hochverfügbaren USV-Systems bis 30 kW mit insgesamt 5 Modulen. Mit deren Hilfe kann eine n+x Rendundanz eingerichtet werden. Ferner können bis zu 4 Systeme parallelgeschaltet werden.
Datenblatt (PDF, 172.14 KB)
Passendes Zubehör

Besonderheiten

  • Automatischer Batterietest via Display einstellbar
  • Dry-In/Dry-Out Schnittstelle serienmäßig
  • Geräuscharm durch intelligente Lüftersteuerung
  • Hervorragender Leistungsfaktor von 1,0
  • Mehrsprachiges 7“-großes LC-Farb-Touchdisplay
  • Netzrückwirkungen THDi <3 %
  • Parallel redundanter n+x-Betrieb möglich
  • Überragender Wirkungsgrad von bis zu 94 % im Normalbetrieb
  • Unschlagbarer Preisvorteil in dieser Leistungsklasse

Eigenschaften

  • 24 Monate Gewährleistung
  • USV-Klassifizierung VFI-SS-111 nach IEC 62040-3
  • Außerordentlich kompakte Bauform
  • Batterie-Restzeitanzeige auf LCD-Display
  • Inkl. 2 Erweiterungsslots
  • Integrierter Fern-Not-Aus-Kontakt (REPO)
  • Online Dauerwandler mit Sinusausgang umschaltbar auf High Efficiency-Mode
  • Servicefreundlicher Batterietausch
  • USV-Software für alle gängigen Betriebssysteme

Technische Details


Modell THOR Modular 316 – 30 kVA
LeistungNennleistung in VA/W6000 - 30000
Leistung pro Modul6 kVA / 6 kW
ÜberbrückungszeitUSV-System THOR Modular 31Je nach Modulanzahl und Akkukapazität konfigurierbar
TechnologieOnline-Dauerwandlern+x-Technologie skalierbar / VFI-SS-111 gemäß IEC 62040-3
PhasenEingang/Ausgang1-phasig/1-phasig oder 3-phasig/1phasig
EingangNennspannung konfigurierbar380/400/415 VAC oder 220/230/240 VAC
Eingangsspannungsbereich208~478 VAC oder 120~276 VAC
Eingangsfrequenzbereich40-70 Hz (automatische Erkennung)
Netzrückwirkungen THDi≤3 % (100 % nicht lineare Last)
AusgangAusgangsspannung220/230/240 VAC
Powerfaktor1,0
Spannungsregulierung±1 %
FrequenzbereichNetzbetrieb: ±1 %, ±2 %, ±4 %, ±5 %, ±10 % der Nennfrequenz
(optional)
Batteriebetrieb: 50 Hz / 60 Hz ± 0,2 Hz
Umschaltzeit0 ms
Überlast Normalbetrieb≤110 %: für 60 Min., ≤125 %: für 10 Min., ≤150 %: für 1 Min.,
≥150 % sofortige Umschaltung in den Bypass
Überlast Batteriebetrieb≤110 %: für 10 Min., ≤125 %: für 1 Min., ≤150 %: für 1 Sek.,
≥150 % sofortige Abschaltung der USV
SpannungsformSinus
Crest-Faktor3:1
THD≤2 % mit linearer Last
≤5 % mit nicht linearer Last
WirkungsgradNormalbetriebmax. 94 %
ECO-Betriebmax. 98 %
BatterieTypwartungsfreie Blei-Vlies Akkumulatoren
Gebrauchsdauererwartung5 Jahre (optional 10 Jahre)
DC-Nennspannung192-240 VDC einstellbar, Standard 240VDC
Maximaler Ladestrommax. 12A pro Leistungsmodul / max. 60 A USV-System
KommunikationSchnittstellenRS232, 2xRS485, Schaltkontakte, REPO
Erweiterungssteckplatz2 x für Relais- oder SNMP-Karte
DisplayLCD-Display und LED-Anzeigen
Abmessungen / GewichtMaße USV (HxBxT in mm) 1400 x 600 x 840
Gewicht USV ohne Module in kg150
Gewicht USV-Leistungsmodul in kg 25
Maße Batterieschrank (HxBxT in mm)1200 x 600 x 780
Gewicht Batterieschrank in kgabhängig von der Batteriebestückung
SchutzartIP20
AnschlüsseEingangFestanschluss auf Klemmen
AusgangFestanschluss auf Klemmen
UmgebungsbedingungenTemperatur0°C – 40°C, 20°C empfohlen
Luftfeuchtigkeit0-95 % RH (nicht kondensierend)
Schutz / NormenSicherheitEN 62040-1
EMVEN 62040-2 Klasse C3
ZulassungenCE
