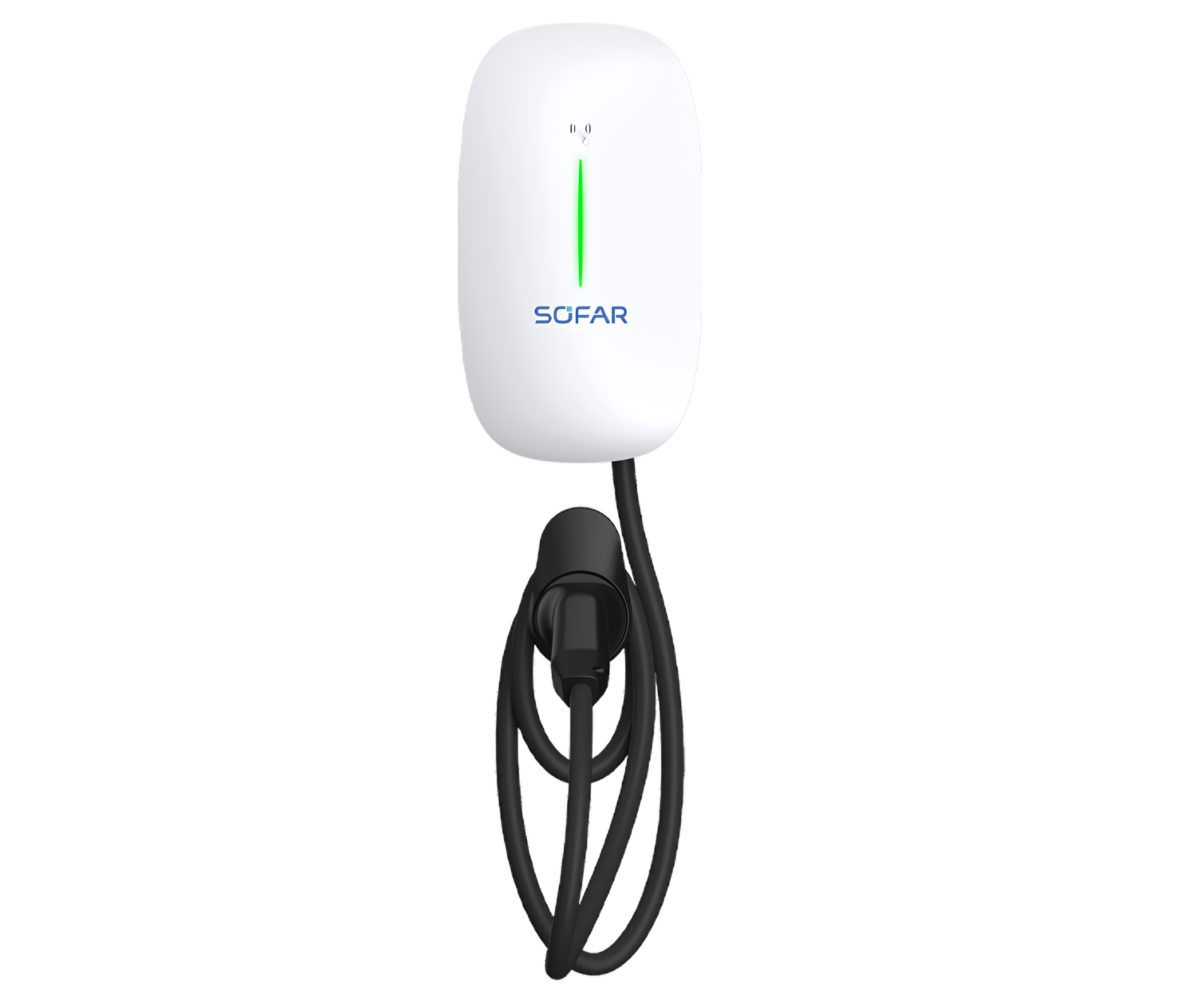

SOFARSolar EV11k‑AC‑02: Intelligente AC‑Wallbox für sicheres, effizientes Laden
Der SOFARSolar EV11k‑AC‑02 ist eine robuste 11‑kW‑Wallbox mit integriertem Typ‑A‑ und 6‑mA‑DC‑Schutz für maximale Sicherheit. Das kompakte, IP65‑zertifizierte Design eignet sich für Innen‑ und Außenbereiche und lässt sich per Wand‑ oder Mastmontage schnell installieren. Über App‑Steuerung, RFID‑Freigabe und direkte RS‑485‑Anbindung an den Wechselrichter bietet das Gerät flexible, intelligente Ladevorgänge – effizient, benutzerfreundlich und zuverlässig.
Mehr erfahren
Datenblatt (PDF, 640.14 KB)
Zusätzliche Informationen
Downloads
Eigenschaften
- Die RS-485-Kommunikation wird direkt mit dem Wechselrichter verbunden
- Diverse Funktionen für den Schutz der Elektroanlage, Typ-A+6 mA DC-Fehlerstromerkennung, sicherere Ladeumgebung
- Flexibler Startmodus, Unterstützung von RFID-Karten, benutzerfreundliches Design
- Intelligente Überwachung durch APP, Unterstützung geplanter Ladevorgänge, Möglichkeit zur Fernsteuerung, zeitsparend und effzient
- Kompakte Form, Wand-/Mastbefestigung, einfache Installation
- Nach IP65 zertifziert, UV-beständig, geeignet für raue Umgebungen
Besonderheiten
- Direkte RS‑485‑Kommunikation mit dem Wechselrichter
- Flexibler Startmodus mit RFID‑Unterstützung für komfortable Nutzerfreigabe
- Integrierter Typ‑A‑Schutz mit 6‑mA‑DC‑Fehlerstromerkennung für erhöhte Sicherheit
- Intelligente App‑Überwachung mit Planung, Fernsteuerung und effizientem Lademanagement
- IP65‑Zertifizierung und UV‑Beständigkeit für den Einsatz in anspruchsvollen Außenbereichen
- Kompakte Bauform mit Wand‑ oder Mastbefestigung für flexible Installation
Technische Details
| Model | EV11k-AC-02 |
|---|---|
| AC-Eingang und -Ausgang | |
| Nominale Ladeleistung | 11 kW |
| Nominale Ausgangsspannung | 3P/N/PE 220~240/380~415 Va.c |
| Max. Ausgangsstrom | 16 A |
| Nominale AC-Frequenz | 50/60 Hz |
| Fahrzeuganschluss | Type 2 Kabel |
| Länge des Kabels | 7 m |
| Benutzeroberfläche & Kommunikation | |
| Protokoll | OCPP 1.6 JSON |
| Kommunikation | RS485 / Wi-Fi / BLE, Optional:Ethernet / 4G |
| Anzeige | LED Anzeige / APP |
| Dosierung | Integrierter Mess-IC |
| Schutz | |
| Fehlerstromschutz | TypA+6mA DC-Erkennung |
| Schutz vor Über-/Unterspannung | Unterstützt |
| Überlastschutz | Unterstützt |
| Schutz vor Über-/Unterfrequenz | Unterstützt |
| Übertemperaturschutz | Unterstützt |
| Überspannungsschutz | Unterstützt |
| Erdungs-System | TT / TN |
| Allgemeine Daten | |
| Abmessungen(H×B×T) | 344*192*100mm |
| Gewicht | 4.2kg |
| Betriebstemperaturbereich | -30~+50℃ |
| Luftfeuchtigkeit der Umgebung | 5%~95% |
| Arbeitshöhe | ＜2000m |
| Kühlung | Natürliche |
| Schutz gegen Eindringen | IP65 |
| Einbauverfahren | Wandmontage |
| Einhaltung der Norm | |
| Norm | EN IEC 61851-1,IEC62955,IEC 61851-21-2,EN IEC 61000-6-1, EN 61000-6-3,EN 300 328 V2.2.2,EN 300 330 V2.1.1,EN 62311, EN 301 489-1 V2.2.3,EN 301 489-3 V2.1.1,EN 301 489-17 V3.2.0 |
| *Alle Spezifkationen können ohne vorherige Ankündigung geändert werden. | |
